ESC 300A

Especificaciones

Masa

Pendiente

Dimensiones (L x A x H)

156.2 x 84 x 44.3 mm

Tolerancia general

Pendiente

Par de apriete

Pendiente

Material

Ensamble electrónico: PCB de potencia con carcasa-disipador de aluminio aleteado (aleación por confirmar)

Acabado

Según proveedor

Proceso de fabricación

Componente de proveedor

Se monta en

Brazo CW 1, Brazo CW 2, Brazo CCW 1, Brazo CCW 2

Cantidad por dron

4

Notas

Envolvente medida en el escaneo: 156.2 × 84.0 × 44.3 mm (pendiente de verificar con calibrador). Confirmar con la hoja de datos si 300 A es corriente continua o pico. Masa pendiente.

Los campos marcados como pendientes aún no han sido medidos ni verificados. No se publican valores estimados. Los valores marcados como propuestos son una recomendación técnica, no una especificación aprobada.

Requisitos técnicos

• -Designación 300 A / 18S, control FOC
• -Tensión de entrada máxima ≥ 80 V (rango del sistema 25–80 V; 18S LiPo = 75.6 V a plena carga)
• -Corriente continua ≥ 70 A (punto nominal del motor)
• -Soportar picos de 246.6 A (punto máximo del motor)
• -Configurable para motor de 44 polos (22 pares de polos)
• -Frecuencia eléctrica ≥ 869 Hz (2371 RPM)
• -Protección ambiental ≥ IPX6 (recomendado, igual al motor)
• -Por confirmar con hoja de datos: señal de mando, telemetría y protecciones (sobrecorriente, sobretemperatura, bajo voltaje)

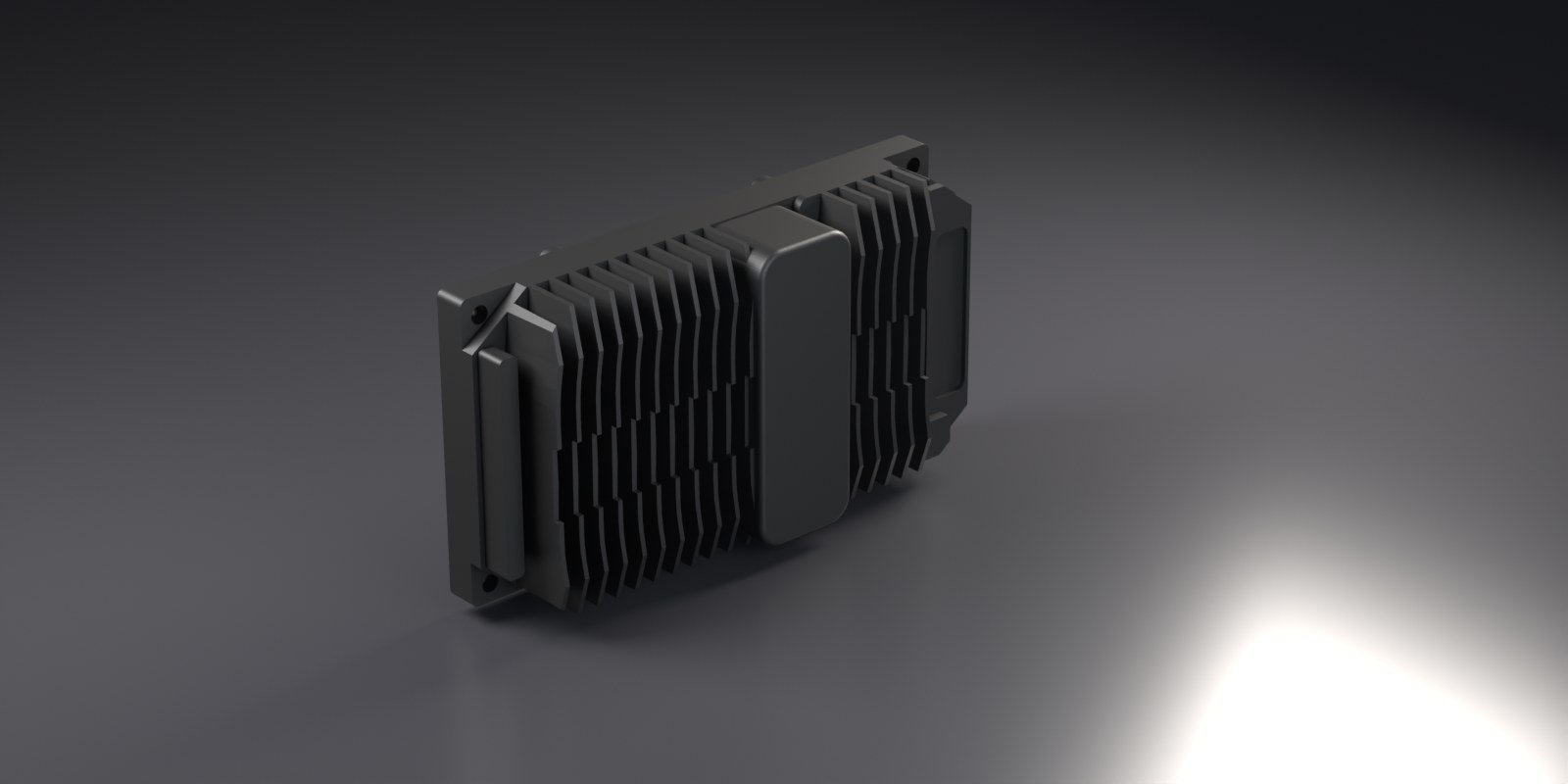

Archivos 3D

• MX80-009-01

  ESC 300A

  GLB517 KBSTL429 KB
